【暫存】GStreamer 學習筆記

GStreamer

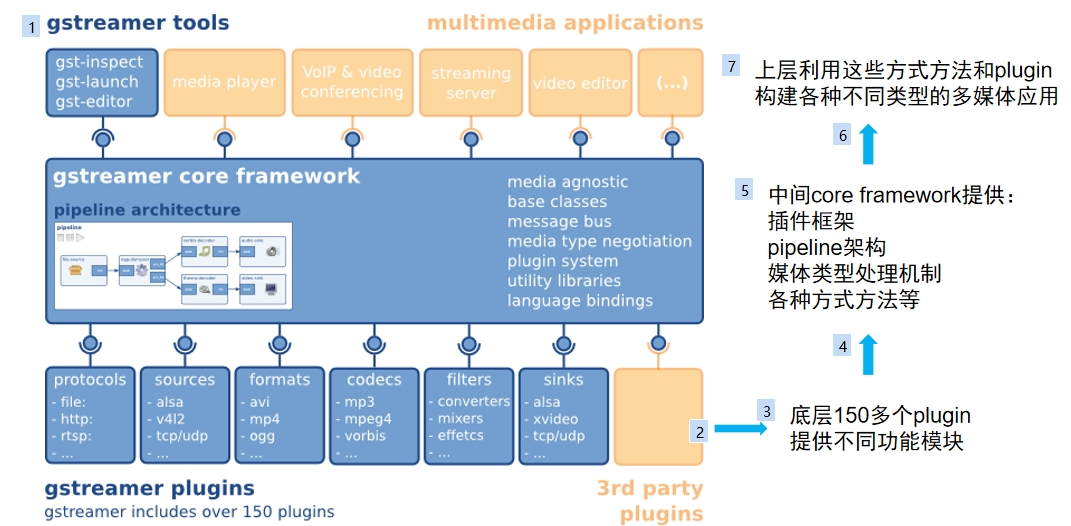

GStreamer是什麼？

GStreamer是一個通用的跨平台的流媒體應用程序框架，基於GObject，以C語言寫成。 GStreamer並不受限於音頻和視頻處理，它能夠處理任意類型的數據流，因此任意一種流媒體應用都可以支持，如：MeidaPlayer、A/V Editor、VOIP、RTSP、A/V Coder等等。 GStreamer框架是基於插件(plugin)和管道(pipeline)的體系結構，框架中所有功能模塊都是可插拔的組件，可隨意安裝到任意管道上，因此造就了大量的GStreamer的共享庫。

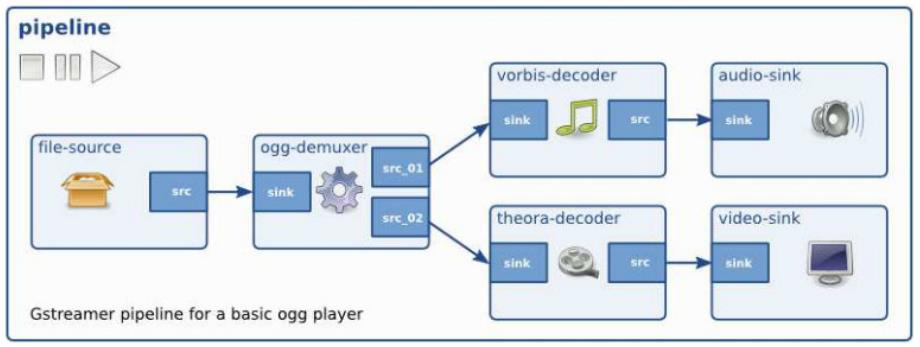

pipeline是什麼？

每個模塊功能雖然不同，但基本都是接收上個模塊過來的數據，然後加工，把加工後的數據送到下一個模塊，這些模塊通過某種方式連接起來，就形成了一個流水線(pipeline) ，這個流水線就是一個MediaPlayer。


element是什麼？

element是一個對多媒體流進行處理的object，也是一個具體的功能模塊，是pipeline的最小組成部分。

element分類：
  • source(只提供數據源)
  • sink(如播放設備)
  • transform，demuxer，muxer element的輸入為sink pad，輸出為source pad
通過pad把element連接起來構成pipeline。

pad是什麼？

element的pad對應輸入和輸出接口，對於輸入為sink pad，對於輸出為source pad，element之間都是通過pad來鏈接。pad有處理特殊數據的能力，一個pad能夠限制數據流類型(GstCaps)的通過。鏈接成功的條件是：只有在兩個pads允許通過的數據類型一致的時候才被建立。通過caps negotiation方法。

上面這段白話一點的講法是這樣：
pad相當於element的接口，各個element即通過pad連接進行傳輸數據，同時pad會通過caps限制特定的數據類型通過，只有當兩個pad的caps數據類型一致時才可以建立連接。

pad有三種類型的時效性:
  • 永久型(always)的pad一直會存在，以videotestsrc元素为例，该元素的Pad Templates类型为Always，该类型表示此gst元素一直存在pad，无需动态创建。同是这种类型的两个元素连接时，直接使用gst_element_link或gst_element_link_many进行连接即可。
  • 隨機型(sometimes)的pad只在某種特定的條件下才存在(會隨機消失的襯墊也屬於隨機型)，这种类型的pad我们以rtspsrc元素为例，如下是该元素的pad信息。这种类型的元素在连接时则不能直接使用gst_element_link等接口，而是需要用到该元素的pad-added的signal来实现。
  •  請求型(on request)的pad只在應用程序明確發出請求時才出現，典型的gst元素就是tee。获取元素的Request Pad接口为gst_element_get_request_pad，而获取Always Pad的接口为gst_element_get_static_pad。如下展示了tee元素与后端的两个queue元素的连接方法。
每個pad，都會有以下屬性：padname、direction、presence、caps。
  • padname：padName
  • direction：pad的輸入輸出方向，有src和sink兩種
  • presence：pad的時效性，有永久型GST_PAD_ALWAYS，隨機型GST_PAD_SOMETIMES，請求型GST_PAD_REQUEST，請求型的僅在gst_element_request_pad（），隨機類型的則是會根據不同的輸入數據使用不同的pad
  • caps：pad支持的功能

cap是什麼？

cap是指該元素可以接收什麼樣的信息（ 例如是接收音頻還是視頻）。可以把cap看成是電源插座上其可以接受什麼範圍電壓的規則。

element有四種可能的狀態，分別是NULL，READY，PAUSED，PLAYING:
  • GST_STATE_NULL 默認狀態，該狀態將會回收所有被元件佔用的資源。
  • GST_STATE_READY 準備狀態，該狀態會得到所需的全局資源，但數據流並未處理。
  • GST_STATE_PAUSED 暫停狀態，元件已經對流開始處理，一旦狀態變為 PLAYING，可以重放數據流， 與PLAYING 狀態的區別是：時鐘是禁止運行的，主要對數據進行preroll。
  • GST_STATE_PLAYING 與 PAUSED 狀態一模一樣，但可以運行時鐘，對數據進行處理。

通過函數gst_element_set_state()可以改變一個元件的狀態，但狀態變換不能跳變，比如不能從READY狀態直接變換到PLAYING狀態，必須經過中間的PAUSE狀態。

element流程

  • element create   
    • gstreamer加載時，掃描/usr/lib/gstreamer-1.0目錄下的庫，識別其中的feature，並記錄相關信息。當使用時，檢查gstreamer core是否支持該功能，如果有，則加載相應庫，獲取信息，創建相應的element實例。
  • element link
    • element創建後，會添加到pipeline，在link時會通過gst_pad_query_caps(pad, NULL)查詢pad template caps。因為此時尚未打開設備、初始化等，所以不知道element真正支持的caps，但只要查詢的caps有交集即可link成功。
  • NULL->READY
    • 該狀態下，會初始化設備，根據相應的class調用start()或open()等函數初始化相應的硬件設備，初始化class的結構參數等。
  • READY->PAUSED
    • 進一步申請資源，確定相應的參數設置，同時會激活pad。然後數據預滾(preroll)，當數據到達時，檢查數據時間戳是否在segment內，進行數據同步，最後就是commit，進入PAUSED。
  • PAUSED->PLAYING
    • 在這個過程，設置clock時鐘運行，接收到數據時，檢查時間有效性，進行數據同步、處理，push到下游，發送QOS事件到上游，完成一個循環。

bin是什麼？

bin是由多個element構成的容器，同時bin本身也是一種element，所以能夠像操作普通element一樣操作一個bin，改變bin的狀態可以改變bin內部所有elements的狀態。

bin可以發送總線消息給它的子集elements ，包括：錯誤消息(error messages)，標籤消息(tag messages)，EOS消息(EOS messages)。

管道(pipeline)是一個特殊的bin，當設定管道暫停或播放狀態的時候，數據流將開始流動，並且媒體數據處理也開始處理。一旦開始，pipeline將在一個單獨的線程中運行，直到被停止或者數據流播放完畢。



data flow：數據流在pads之間傳送，封裝在Buffer裡，Buffer包含指向數據的指針和一些metadata。

event flow：事件流與數據量不同，既有downstream方向，也有upstream，可以捕捉事件信號，進行回調處理

pipeline構建過程

gst_pipeline_new()函數：創建一個pipeline

gst_bin_add()函數：向pipeline中添加elements

gst_bin_remove()函數：從pipeline中移除element

gst_element_link()函數：鏈接pipeline中的elements

緩衝區

緩衝區是指管道裡的數據流，通常一個源元件會創建一個新的緩衝區，同時元件還將會把緩衝區的數據傳遞給下一個元件。使用GStreamer創建管道，不需要自己來處理緩衝區，元件將會自動處理這些緩衝區。

一個緩衝區主要組成：
  • 指向某塊內存的指針
  • 內存的大小
  • 緩衝區的時間戳
  • 一個引用計數，指出了緩衝區所使用的元件數。沒有元件可引用的時候，這個引用將用於銷毀緩衝區

message/event/signal

Bus message - 用於gstreamer和app之間交互的，比如當一個文件播放結束的時候，gstreamer會發一個EOS的message到GstBus上，如果app有去偵聽(函數gst_bus_add_watch)，那麼在處理消息的callback函數中就可以收到這個消息。

event - 用於gstreamer內部element之間（或pad之間）傳遞事件的，比如source element數據已經結束，會發出一個EOS event，順著pipeline依次向downstream方向傳遞，elements得到通知，做一些cleanup工作，當所有sink element都收到並處理之後，gstreamer內部產生一條GSTMessage，並post至GstBus，如果APP有監聽，就能知道當前播放已經結束。

signal - 屬於GObject體系，用於app和GObject之間交互的一種機制。在gstreamer中，element本身也是gobject，所以通過signal，就可以將app和element聯繫起來。當element發生了一些事情相讓app知道時，就可以用signal的方式來通知app，比如動態創建了一個Pad。

總結

需要包含頭文件gst/gst.h來訪問庫函數。

使用gst_init初始化GStreamer庫和一些必要的參數。

使用gst_element_factory_make創建元件，參數為工廠對象名和新元件名，在bin中可查詢該元件。

使用gst_object_unref釋放元件，元件引用記數減1，任一元件創建時，引用記數為1，當引用記數為0時，元件會被銷毀。

使用gst_bin_new或gst_pipeline_new創建箱櫃。

使用gst_bin_add/remove添加/移除元件，元件所屬箱櫃，銷毀箱櫃，則箱櫃中的元件同樣被銷毀，元件移除則自動銷毀。

使用gst_element_link鏈接元件

每個管道默認包含一個總線，應用程序不需要再創建總線，只需在總線上設置一個消息處理器，總線會輪詢消息處理器是否有新的消息，當採集到消息後，總線將呼叫相應的回調函數來處理。使用gst_bus_add_watch或gst_bus_add_signal_watch偵聽回調，或使用gst_bus_peek/poll主動輪詢消息。







GStreamer install


Gstreamer plugin

查詢gstreamer所有的plugin:
apt-cache search '^gstreamer1.0\-' | sort

所有gstreamer相关包

gstreamer0.10-alsa                     gstreamer1.0-clutter                   gstreamer1.0-plugins-base-dbg
gstreamer0.10-doc                      gstreamer1.0-clutter-3.0               gstreamer1.0-plugins-base-doc
gstreamer0.10-ffmpeg                   gstreamer1.0-crystalhd                 gstreamer1.0-plugins-good
gstreamer0.10-ffmpeg-dbg               gstreamer1.0-doc                       gstreamer1.0-plugins-good-dbg
gstreamer0.10-gconf                    gstreamer1.0-dvswitch                  gstreamer1.0-plugins-good-doc
gstreamer0.10-gnomevfs                 gstreamer1.0-espeak                    gstreamer1.0-plugins-ugly
gstreamer0.10-nice                     gstreamer1.0-fluendo-mp3               gstreamer1.0-plugins-ugly-amr
gstreamer0.10-plugins-base             gstreamer1.0-hybris                    gstreamer1.0-plugins-ugly-dbg
gstreamer0.10-plugins-base-apps        gstreamer1.0-libav                     gstreamer1.0-plugins-ugly-doc
gstreamer0.10-plugins-base-dbg         gstreamer1.0-libav-dbg                 gstreamer1.0-pocketsphinx
gstreamer0.10-plugins-base-doc         gstreamer1.0-nice                      gstreamer1.0-pulseaudio
gstreamer0.10-plugins-good             gstreamer1.0-packagekit                gstreamer1.0-tools
gstreamer0.10-plugins-good-dbg         gstreamer1.0-plugins-bad               gstreamer1.0-vaapi
gstreamer0.10-plugins-good-doc         gstreamer1.0-plugins-bad-dbg           gstreamer1.0-vaapi-doc
gstreamer0.10-pulseaudio               gstreamer1.0-plugins-bad-doc           gstreamer1.0-x
gstreamer0.10-qapt                     gstreamer1.0-plugins-bad-faad          gstreamer-qapt
gstreamer0.10-tools                    gstreamer1.0-plugins-bad-videoparsers  gstreamer-tools
gstreamer0.10-x                        gstreamer1.0-plugins-base
gstreamer1.0-alsa                      gstreamer1.0-plugins-base-apps

GStreamer Debug

gst_init(&argc, &argv);所有的 GStreamer Application，都會經過這段 Initialization 的動作，因此 gst_init() 會從 main() 得到程式被執行時所代入的後綴參數，換言之，理論上不管是什麼 Application ，我們可以透過這種方式去開啟 GStreamer 的 Debug 模式：

參考 GStreamer 官方文件，會發現有數種參數可以使用：


--gst-debug-level=LEVEL

設定 Debug 級別，LEVEL 範圍從 0 (不輸出訊息) 到 5 (輸出所有訊息)

--gst-debug=LIST

要求特定的 Plugin 所 Debug 訊息輸出，亦可以分別設定不同 plugin 有的不同 Debug 級別，格式範例：--gst-debug=GST_AUTOPLUG:5,avidemux:3

--gst-plugin-spew

輸出 Plugin 載入的錯誤訊息

Gstreamer學習筆記：GStreamer Debugging

DeepStream4.0系列之pipeline分析工具

【Gstreamer】如何生成pipeline构件图

gstreamer基礎教程11-Debugging tools


gst-launch-1.0的應用

如何通过gstreamer将RTSP视频流保存到MP4文件？

gst-launch-1.0 -e rtspsrc location=rtsp://addr/ user-id=xxx user-pw=xxxx latency=0 ! rtph264depay ! h264parse ! queue ! avdec_h264 ! vaapih264enc bitrate=8000 keyframe-period=30 rate-control=vbr ! mp4mux ! filesink location=test.mp4


使用 WebRTC 的 GPU 加速流式传输

rtsp

gst-inspect-1.0 | grep src
gst-inspect-1.0 | grep sink
gst-launch-1.0 rtspsrc location=rtsp://192.168.50.246/profile1 user-id=admin user-pw=admin ! rtph264epay ! h264parse ! vaapih264dec ! videoconvert ! ximagesink
ls -la /dev/video*
gst-launch-1.0 v4l2src ! videoconvert ! ximagesink

Share Memory

shmsink & shmsrc用來串接兩個程式之間的pipeline或資料

GStreamer API Reference

GLib Reference Manual

GStreamer and webRTC example and introduce

https://gstreamer.freedesktop.org/data/events/gstreamer-conference/2017/Matthew%20Waters%20-%20GStreamer%20WebRTC.pdf


Install develop environment

apt-get install libgstreamer1.0-dev libgstreamer-plugins-base1.0-dev gstreamer1.0-plugins-good gstreamer1.0-plugins-bad gstreamer1.0-plugins-ugly gstreamer1.0-libav gstreamer1.0-doc gstreamer1.0-tools gstreamer1.0-x gstreamer1.0-alsa gstreamer1.0-pulseaudio


https://stackoverflow.com/questions/54331208/how-can-i-configure-ubuntu-16-04-lts-to-develop-gstreamer-applications
